Becherwerke
Die einfachste Art der Vertikalfördertechnik
Becherwerke zeichnen sich durch ihre großen Förderhöhen und hohen Volumenströme aus. Sie haben sich unter extremen Einsatzbedingungen bewährt und bieten zahlreiche Vorteile für verschiedenste industrielle Anwendungen. In diesem Artikel erhalten Sie einen umfassenden Überblick über die Eigenschaften, die Technik, die Bauformen sowie Sonderausführungen von Becherwerken.
Vorteile von Becherwerken
Becherwerke bieten eine Vielzahl von Vorteilen, die sie zu einer bevorzugten Wahl in vielen industriellen Anwendungen machen.
Die wichtigsten Vorteile im Überblick
Die wichtigsten Vorteile im Überblick
- Komplett geschlossenes Gehäuse:
Schützt das Fördergut und die Umwelt vor Staub und Verschmutzungen - Hohe Betriebssicherheit:
Geeignet für den 24/7-Betrieb unter rauen Bedingungen. - Geringer Wartungsaufwand:
Hochwertige Materialien reduzieren den Bedarf an Wartung und Reparaturen - Große Förderhöhen:
Bis zu 80 m Achsabstand möglich - Produktschonender Transport:
Das Material wird in den Bechern tragend transportiert. - Energie-Effizienz:
Geringe Reibungswiderstände sorgen für einen stromsparenden Transport.
Die Technik der Becherwerke
Becherwerke sind technisch ausgereift und können optimal auf den jeweiligen Einsatzzweck abgestimmt werden. Die Technik umfasst verschiedene Komponenten, die für den effizienten Betrieb entscheidend sind.

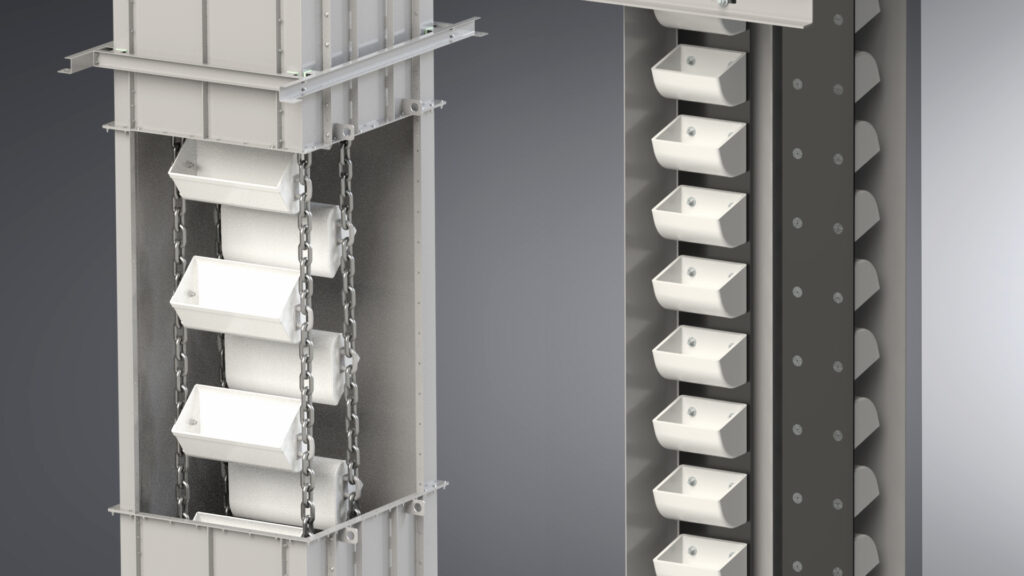

Becher
Becher
Als tragendes Element sind die Becher der wesentliche Bestandteil eines Becherwerkes. Je nach Anwendungsfall können die Becher aus Normalstahl, Edelstahl oder Kunststoff bestehen.
- Kunststoffbecher:
Die bevorzugte Wahl für Getreide. Leicht, beständig, nicht-funkend. - Stahlbecher:
Temperaturbeständig, chemisch resistent
Zugorgan
Zugorgan
Die Becher werden entweder von einem Fördergurt oder einer Förderkette gezogen.
Vorteile Fördergurt:
Gummierte Gurte laufen besonders ruhig, biegen sich leicht um die Trommel.
Vorteile Förderkette:
Hohe Bruchlasten ermöglichen den Transport von schweren oder klobigen Produkten.

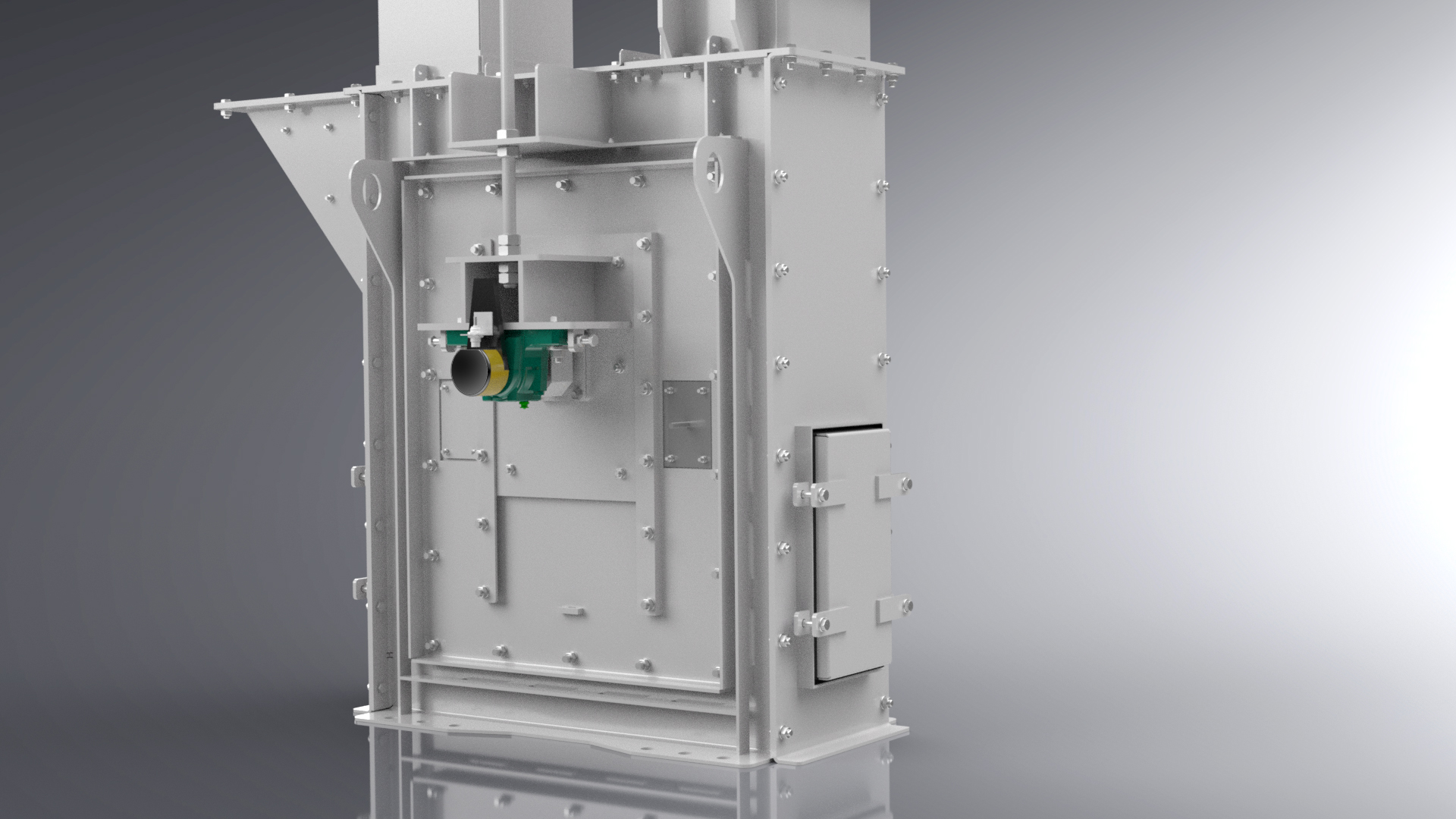

Spannfuß
Spannfuß
Um einen geraden und ruhigen Lauf zu gewährleisten, wird die Spannung im Fuß durch eine Gewindespindel oder Gewichtsspannung sichergestellt.
Langlebig und wartungsarm
Leichte Wartbarkeit und die langjährige Verfügbarkeit von Ersatzteilen machen unserer Förderer zu einer nachhaltigen Investition.
Mehr erfahren
Mit jahrzehntelangen Erfahrungswerten aus Wartung und Instandhaltung haben unsere Förderer eine sehr hohen Standard in Punkto Langlebigkeit und Wartbarkeit erreicht. Für den Austausch von Einzelkomponenten stehen wir unseren Kunden zudem langjährig zur Verfügung.
Mehr erfahren
Mit jahrzehntelangen Erfahrungswerten aus Wartung und Instandhaltung haben unsere Förderer eine sehr hohen Standard in Punkto Langlebigkeit und Wartbarkeit erreicht. Für den Austausch von Einzelkomponenten stehen wir unseren Kunden zudem langjährig zur Verfügung.

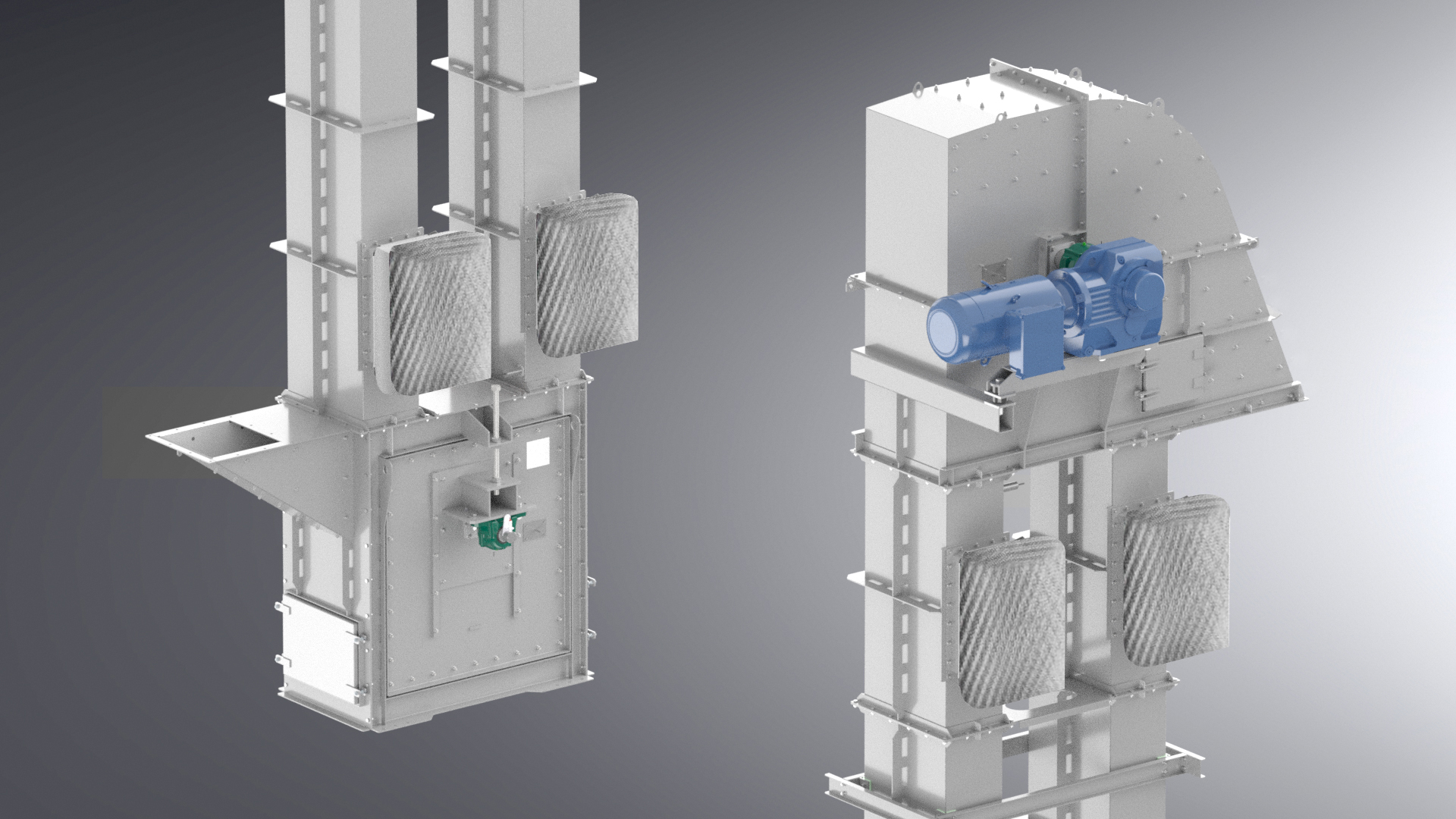

Bauformen der Becherwerke
Becherwerke werden in zwei Hauptbauformen unterteilt, die jeweils für unterschiedliche Anwendungen geeignet sind.
Gurtbecherwerke (GBW)
Der Einsatz moderner CAD, FEM und DEM Software ermöglicht uns eine passgenauen Planung und die individuelle Umsetzung von Spezialanforderungen, wie zum Beispiel eine optimale Linienführung auf engstem Raum. In modernen Produktionsstätten erfolgt dann die passgenaue Umsetzung, die eine reibungslose Montage gewährleistet.
Gurtbecherwerke (GBW)
GBW können große Höhen schnell und effizient überwinden und eignen sich besonders für leichte und trockene Materialien. Weitere Vorteile sind die geringe Antriebsleistung, geringer Verschleiß und ruhiger Lauf.
- Förderhöhe: Bis zu 80 m
- Gurtbreiten: Bis zu 1.500 mm
- Fördergewicht: Bis max. 600 t/h
- Fördervolumen: Bis max. 1000 m³/h
Kettenbecherwerke (KBW)
Der Einsatz moderner CAD, FEM und DEM Software ermöglicht uns eine passgenauen Planung und die individuelle Umsetzung von Spezialanforderungen, wie zum Beispiel eine optimale Linienführung auf engstem Raum. In modernen Produktionsstätten erfolgt dann die passgenaue Umsetzung, die eine reibungslose Montage gewährleistet.
Kettenbecherwerke (KBW)
KBW sind durch ihre robuste Bauweise für anspruchsvollere Anwendungen wie Schüttguttemperaturen über 100 °C, schwere Schüttgüter oder besonders ätzende Produkte geeignet.
- Förderhöhe: Bis zu 40 m
- Becherbreite: Bis zu 1.250 mm
- Fördergewicht: Bis max. 400 t/h
- Fördervolumen: Bis max. 700 m³/h

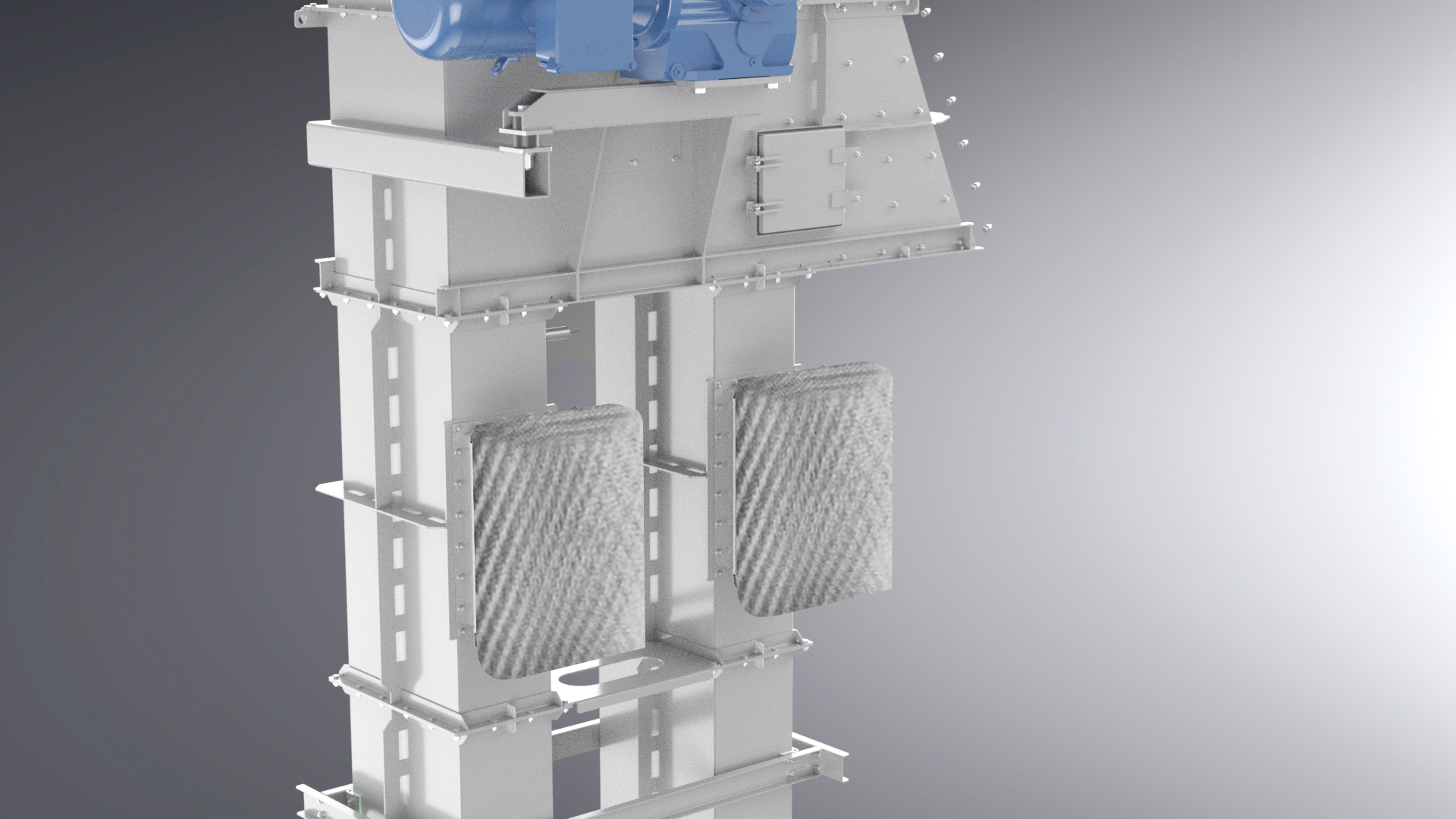

Druckentlastung für Staubexplosionen
Beim Be- und Entladen des Becherwerks wird Staub aufgewirbelt, sodass es zu ATEX-Zonen im Inneren kommen kann. Unsere Becherwerke sind daher mit Explosionsdruckentlastungen ausgestattet, die passend zum jeweiligen Anwendungsfall ausgelegt sind. Das Gehäuse wird zusätzlich verstärkt, um den reduzierten Explosionsdrücken standzuhalten.
Weitere Sonderausführungen
Weitere Sonderausführungen
- Einschnür-Kettenbecherwerk: Produktschonende Schwerkraftendladung durch Umlenkung der Kette über ein drittes Kettenradpaar
- Becher mit vorgesetzter Grab-Kante aus gehärtetem Stahl
- Becher mit Luftlöchern:
Für verbesserte Leerung bei pulverförmigem Produkt - Runder Becherwerksfuß:
Sorgt durch geringere Toträume für bessere Hygiene
Zubehör für Becherwerke
Zusätzliches Zubehör für Becherwerke umfasst:
- Stauklappe mit Sensor:
Als Überlaufschutz im Becherwerksfuß - Drehzahlüberwachung:
An der Spannwelle
Fazit
Becherwerke bieten durch ihre robuste Bauweise, geringen Wartungsaufwand und vielfältige Anpassungsmöglichkeiten eine optimale Lösung für den Materialtransport in verschiedenen Industrien.
Mit den richtigen Komponenten und Ausführungen können sie individuell auf spezifische Anforderungen abgestimmt werden, was sie zu einem unverzichtbaren Element in der Fördertechnik macht.
